Ein- oder zweisäulige Freiflächen-Trägersysteme: Welches ist besser für Ihr Photovoltaik-Kraftwerk geeignet?

Bei der Auswahl von Tragsystemen für Photovoltaik-Kraftwerke sind Ein- und Zweisäulenfundamente die beiden gängigsten erdverankerten Tragkonstruktionen. Sie unterscheiden sich deutlich in der Anzahl der Pfähle, der Geländeanpassungsfähigkeit und der Baueffizienz. Die Auswahl muss auf einer umfassenden Bewertung der Projektbedingungen basieren.

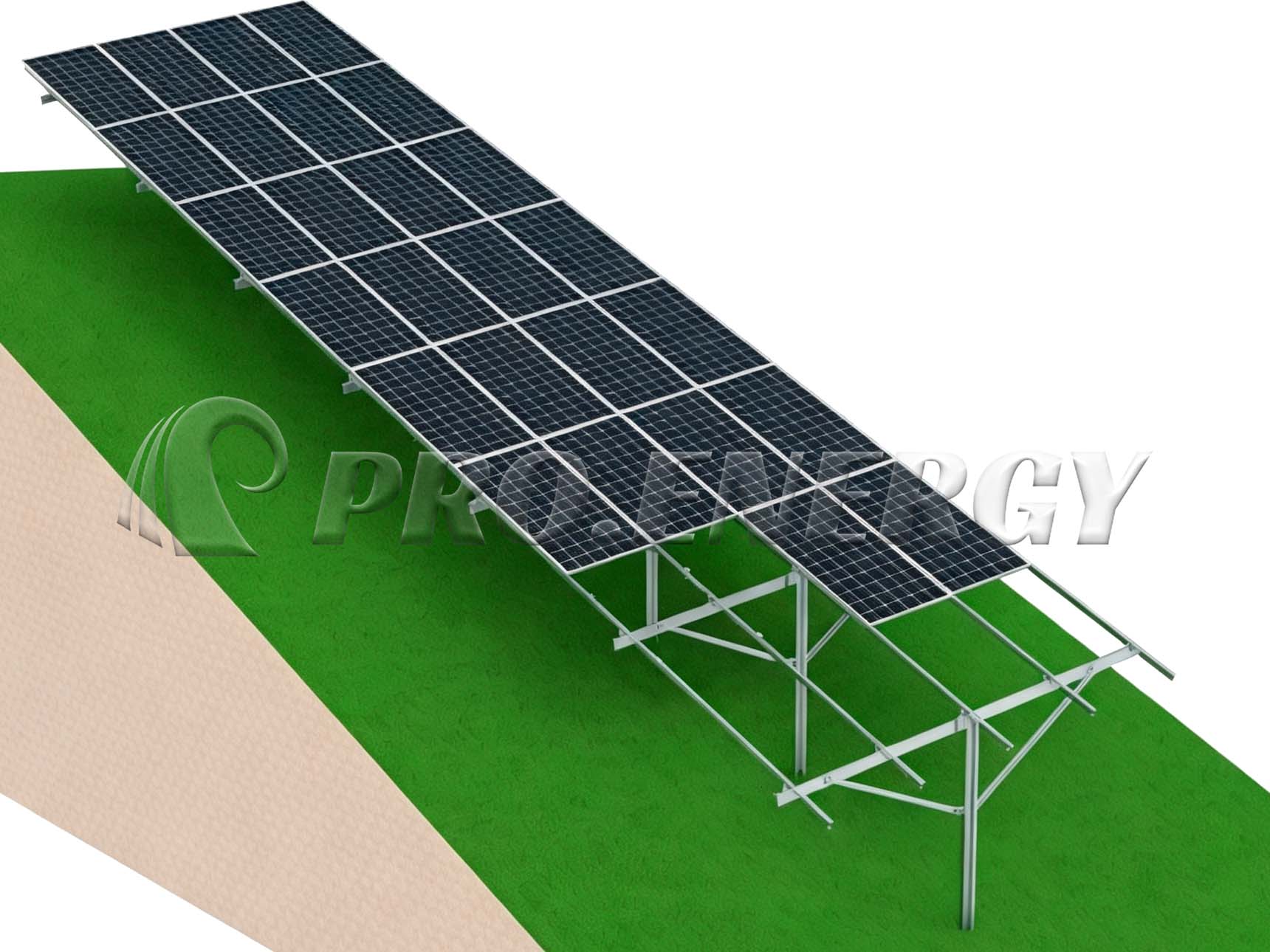

Einsäulen-StützsystemeWeniger Pfähle, bessere Geländeanpassungsfähigkeit

Jede Einheit eines Einsäulen-Tragsystems benötigt nur eine einzige Fundamentreihe und etwa die Hälfte der Pfähle eines Zweisäulen-Systems. Dies führt zu weniger Pfahlbau, einer kürzeren Installationszeit, flexibler Pfahlplatzierung, hoher Anpassungsfähigkeit an Ost-West-Hänge und größerer Bodenfreiheit, was den Zugang für landwirtschaftliche Maschinen in agro-photovoltaischen Hybridprojekten erleichtert. Das Einsäulen-Tragsystem von PROFENCE.ENERGY beispielsweise besteht aus feuerverzinktem oder Zink-Aluminium-Magnesium-beschichtetem Kohlenstoffstahl, verfügt über einen einstellbaren Neigungswinkel von 0° bis 60° und eine maximale Schneelast von 4,0 kN/m², wodurch es sich für Bergprojekte mit ausgeprägten Geländeunebenheiten eignet. Allerdings ist der Stahlverbrauch im oberen Bereich eines Einsäulen-Systems in der Regel höher als bei einem Zweisäulen-System, und die einpunktige Tragfähigkeit stellt höhere Anforderungen an die geologischen Bedingungen. Zweisäulen-Tragsystem: Gleichmäßige Lastverteilung, geeignet für ebene Flächen

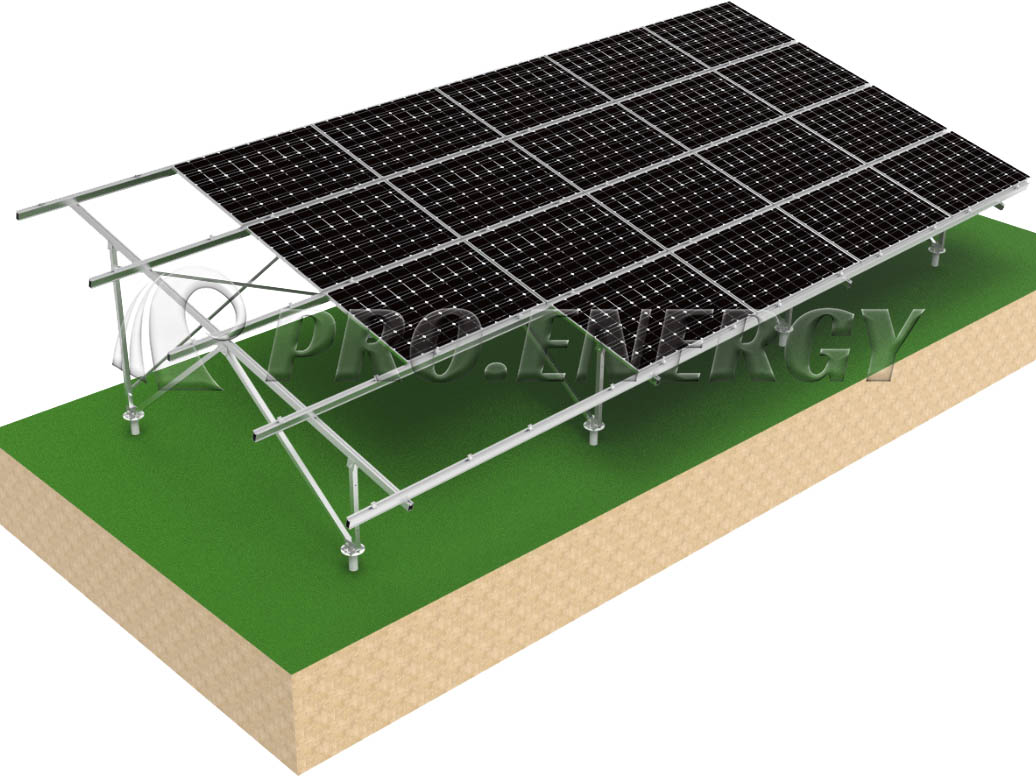

Doppelspaltunterstützung: verteilt die Spannung gleichmäßig, geeignet für ebene Flächen

Doppelstützensysteme nutzen eine zweireihige Stützenanordnung von vorne nach hinten, wodurch die Last auf mehrere Auflagepunkte verteilt und eine höhere strukturelle Redundanz erreicht wird. C-förmige Doppelstützensysteme aus Stahl sind eine typische Option. Sie bestehen aus S350GD-Kohlenstoffstahl und sind feuerverzinkt. Alle Führungsschienen, Träger und Stützen sind aus C-förmigem Stahl gefertigt und mit speziellem Zubehör verbunden. Die Vormontage von Trägern und Stützen vor dem Transport reduziert die Montagekosten vor Ort erheblich. Auf ebenen Flächen wird die Last gleichmäßig verteilt, und die Stahlmenge im Oberbau ist in der Regel geringer als bei Einzelstützensystemen. Allerdings erfordern Doppelstützensysteme einen höheren Grad an Ebenheit des Geländes, und die größere Anzahl an Pfählen führt zu einer längeren Bauzeit.

Auswahlempfehlungen

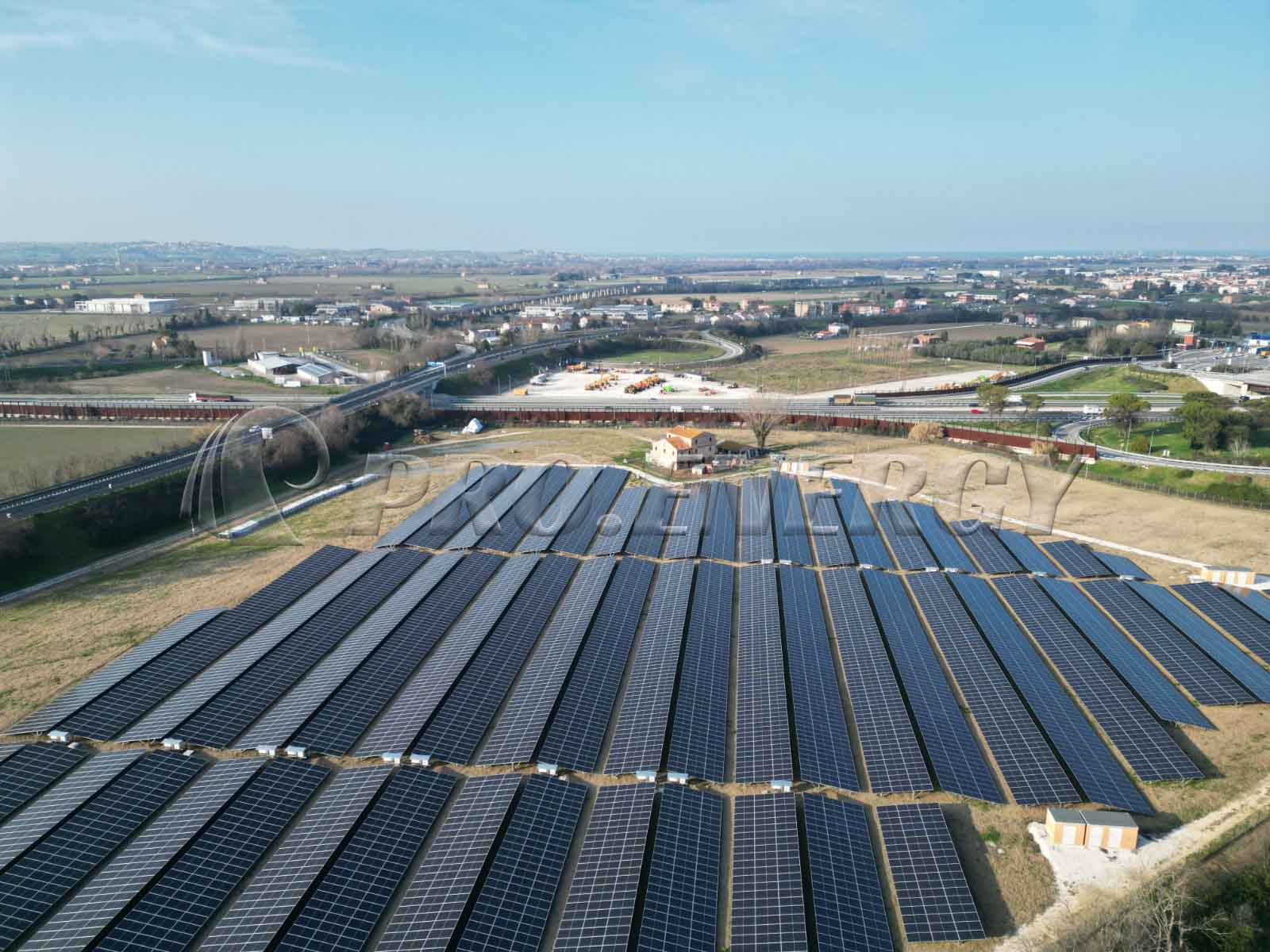

Einsäulensysteme eignen sich besser für Projekte in bergigem oder stark hügeligem Gelände sowie für agrosolare Hybridprojekte, die landwirtschaftliche Nutzflächen erfordern. C-förmige Stahl-Doppelsäulensysteme sind besser geeignet für große Freiflächenkraftwerke in flachem Gelände. Bei der Auswahl sollten verschiedene Faktoren umfassend berücksichtigt werden, darunter die Topografie des Standorts, die geologischen Gegebenheiten, der Projektzeitplan und das Budget.
