Wie lässt sich bei der Entwässerungsplanung von PV-Carports ein Gleichgewicht zwischen Wasserdichtigkeit und struktureller Sicherheit herstellen?

Von Standard-PV-Carports über wasserdichte Varianten bis hin zu vollständig integrierten BIPV-Carports (gebäudeintegrierte Photovoltaik) – die Entwässerungsplanung beeinflusst maßgeblich sowohl die Langlebigkeit der Konstruktion als auch die architektonische Ästhetik. Am Beispiel von „wasserableitenden Schienen“ und „Faltblechdachabdichtung“ wird deutlich, dass die zugrunde liegende technische Logik jeweils unterschiedliche Schwerpunkte setzt.

„Wasserabdichtung mit Führungsschienen“ (verdeckte Dachrinnen + Abflussrohre).

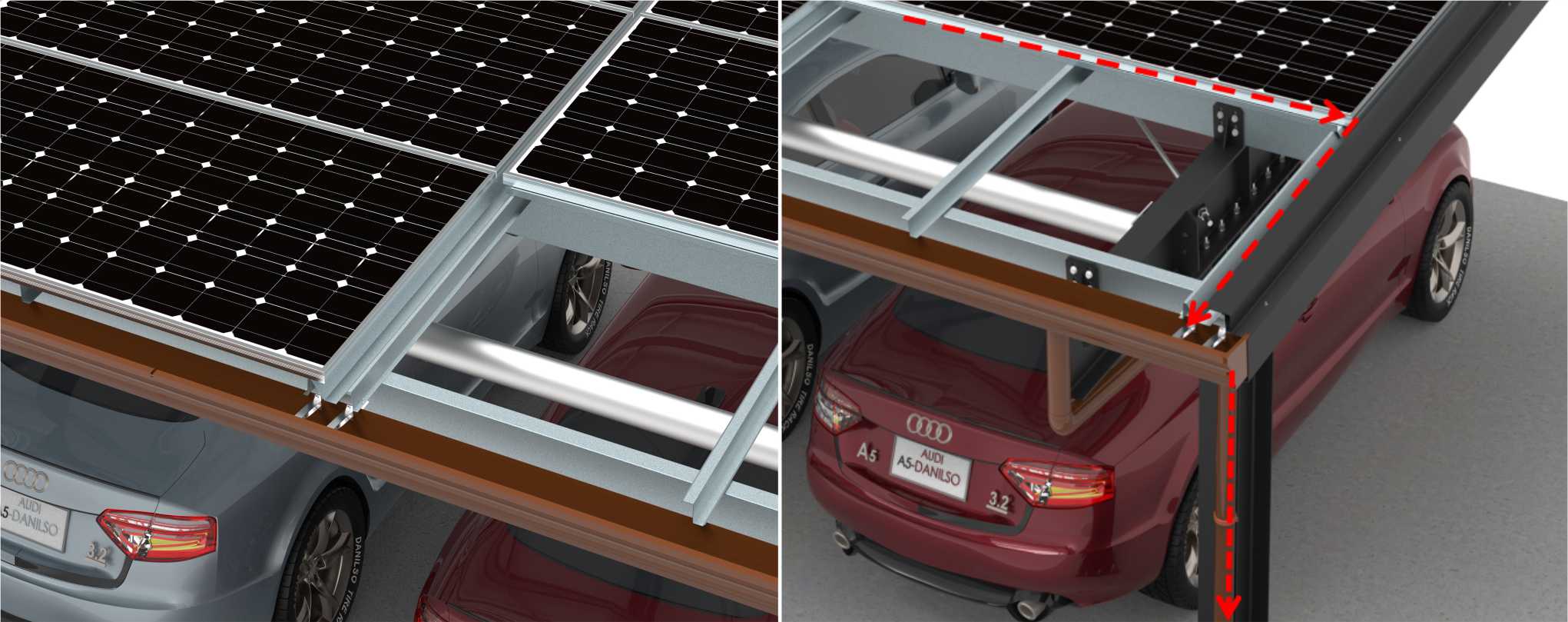

Dieses auf bewährten Konstruktionen basierende Verfahren nutzt längs verlaufende M-förmige Kanäle, quer verlaufende Führungsschienen, wasserdichte Abdeckungen und Ableitbleche, um Regenwasser unter den Modulen aufzufangen und es anschließend durch in den Stützpfeilern integrierte Rinnen abzuleiten. Dadurch wird ein kapillarer Rückfluss an den Modulkanten vollständig verhindert und ein minimalistisches Erscheinungsbild erzielt, das den Anforderungen an die architektonische Integration von gebäudeintegrierten Photovoltaikanlagen (BIPV) optimal entspricht. In extrem kalten Regionen muss jedoch das Risiko von Verstopfungen durch wieder gefrierendes Schmelzwasser in den verdeckten Rinnen berücksichtigt werden.

„Dachabdichtung mit gefalteten Blechen.“

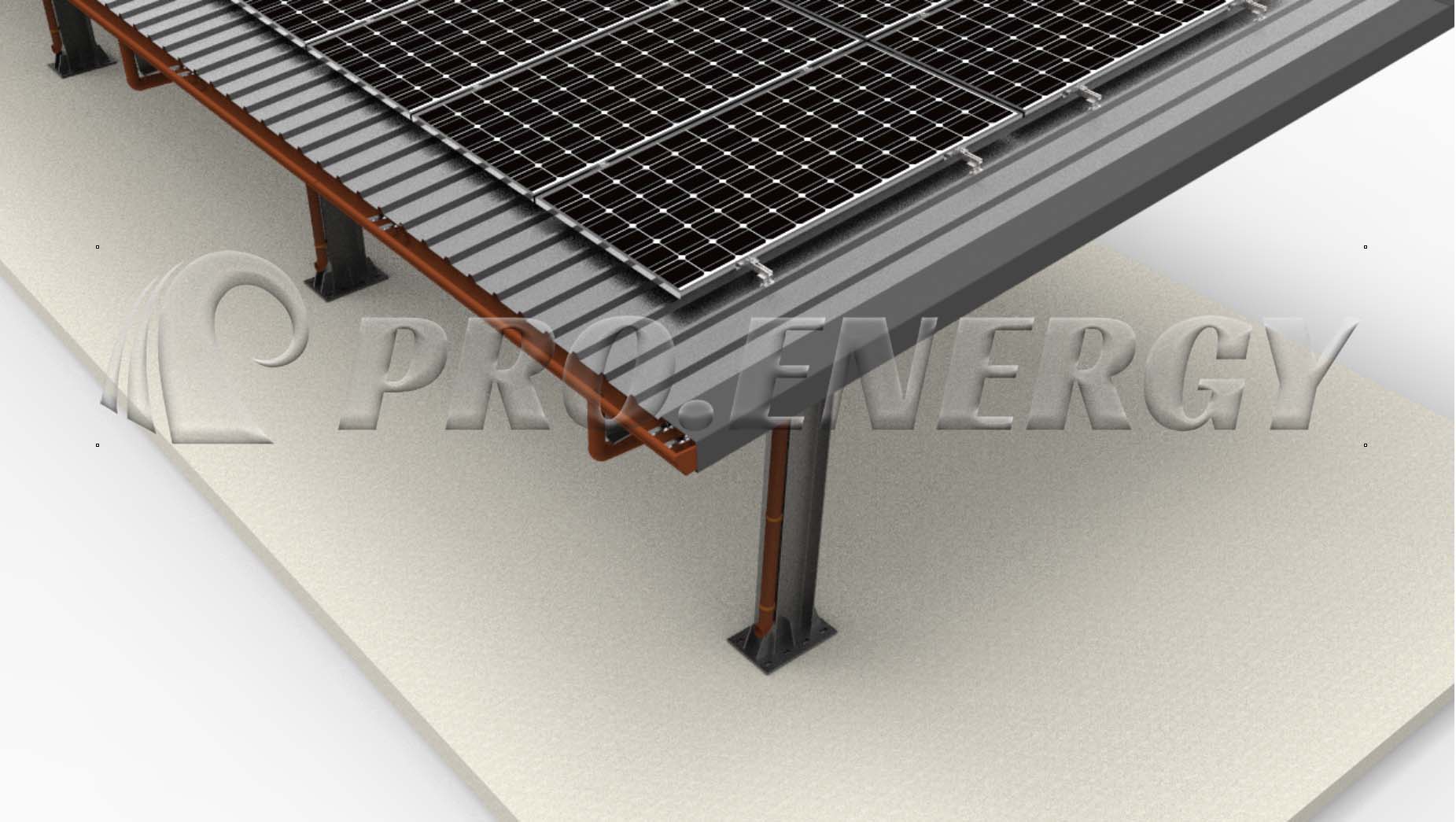

Die PV-Module werden direkt auf mit Aluminium-Zink beschichteten, gefalteten Stahlplatten montiert. Die natürliche Neigung und Wasserbeständigkeit der Platten bilden dabei eine doppelte Schutzschicht. Diese Konstruktion bietet eine hohe Tragfähigkeit und eignet sich daher für große Spannweiten oder Regionen mit starkem Schneefall.

Was das Marktangebot betrifft, so wasserdichtes Carport-Montagesystem vom Typ "I". Es verfügt über eine typische integrierte, verdeckte Dachrinnenkonstruktion. Die Kombination aus 6005-T6-Aluminiumlegierung und SUS304-Edelstahl macht eine zusätzliche Abdichtungsschicht überflüssig; werkzeuglose Schnappverbindungen und vormontierte Komponenten reduzieren den Arbeitsaufwand vor Ort um 40 % und erfüllen damit präzise die europäischen Anforderungen an schnelle Installation und ansprechendes Design bei gewerblichen und privaten Ladestationen für Elektrofahrzeuge.

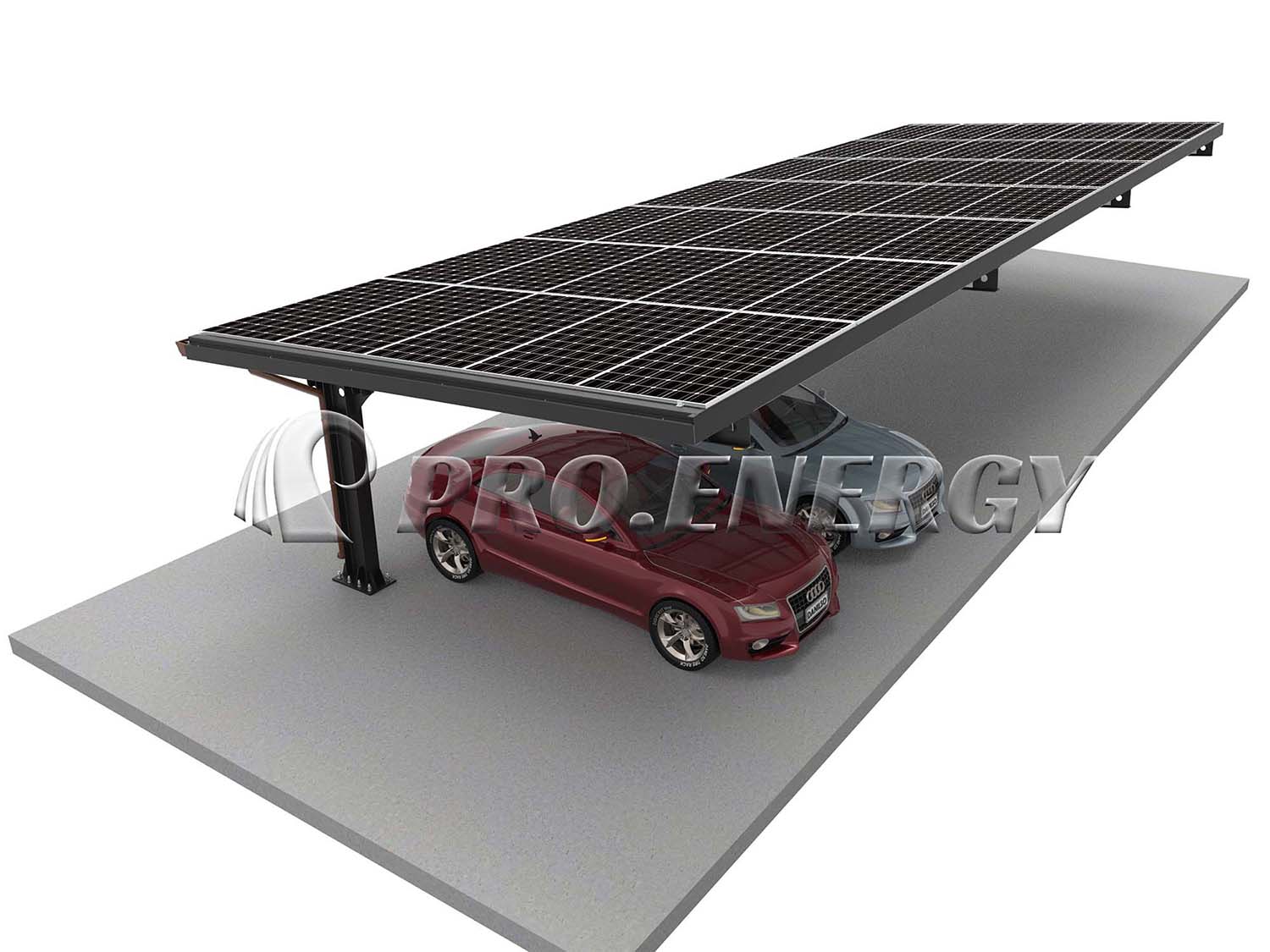

Im Gegensatz dazu Montagesystem aus Kohlenstoffstahl vom Typ "T". Die Konstruktion ist für die hohen Schneelasten Nordeuropas und die starken Winde der Küstenregionen ausgelegt und besteht aus feuerverzinktem Kohlenstoffstahl, der für außergewöhnliche Stabilität und Tragfähigkeit sorgt. In extrem kalten Regionen priorisiert die T-förmige Bauweise zwar die Tragfähigkeit, der Entwässerungsweg muss jedoch speziell ausgelegt sein, um Frostschäden und Verstopfungen zu vermeiden.

Zusammenfassend lässt sich sagen, dass verdeckte Dachrinnen ideal für gebäudeintegrierte Photovoltaik-Anlagen (BIPV) oder Gewerbeprojekte geeignet sind, bei denen eine präzise Entwässerung und eine ansprechende Ästhetik im Vordergrund stehen. Faltblechdächer hingegen eignen sich besser für großflächige Industrieprojekte mit besonders hohen Anforderungen an die Tragfähigkeit. Bei der Modellauswahl müssen Faktoren wie Niederschlagsmenge, Wind- und Schneelast sowie die Arbeitskosten berücksichtigt werden. Eine alleinige Betrachtung der Abdichtung ohne Berücksichtigung der tatsächlichen klimatischen Bedingungen führt häufig zu hohen Wartungskosten.
