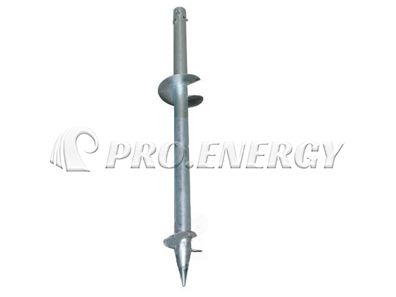

Schraubpfähle sind ein robustes, aus Stahl gefertigtes Verankerungssystem für Tiefgründungen, Solaranlagenfundamente und Umzäunungen. Sie bestehen aus feuerverzinktem Kohlenstoffstahl mit hohlen Rohrprofilen und ermöglichen eine schnelle, betonfreie Installation auf jedem Untergrund.
Oberflächenbehandlung :
feuerverzinktMaterial :
KohlenstoffstahlDicke :
2,5 mm–3,0 mmLänge :
1200 mm–2500 mm

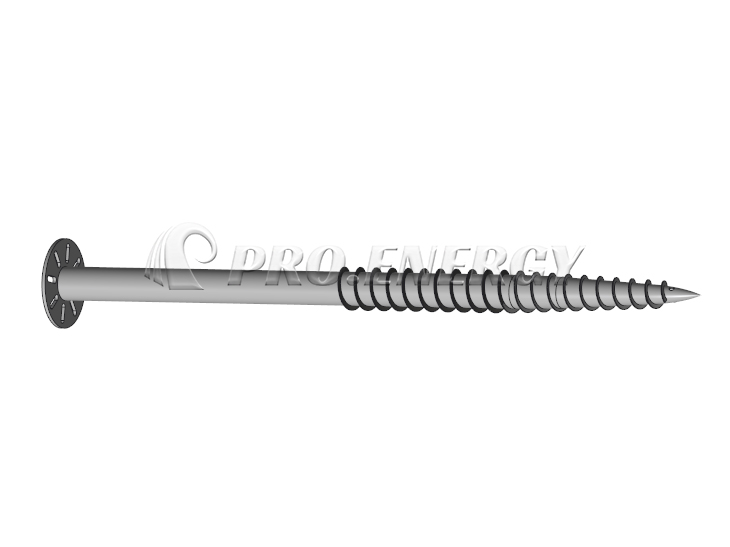

Schraubpfähle (auch als Schraubanker oder Spiralpfähle bezeichnet) sind ein System aus Stahl, das in den Boden geschraubt wird und speziell für tiefe Gebäudefundamente entwickelt wurde. Die aus hohlen Stahlrohren in verschiedenen Größen gefertigten Pfähle bieten eine zuverlässige Tragfähigkeit für Bauprojekte.
Der Pfahlschaft überträgt die Last eines Bauwerks auf den Pfahl. Entsprechend den vorgesehenen Bodenverhältnissen werden spiralförmige Stahlplatten an den Pfahlschaft geschweißt. Die Spiralen können in einer bestimmten Steigung pressgeformt werden oder einfach aus flachen Platten bestehen, die in einer bestimmten Steigung an den Pfahlschaft geschweißt werden.
Die Anzahl der Windungen, ihre Durchmesser und ihre Position auf dem Pfahlschaft sowie die Dicke der Stahlplatte werden alle durch eine Kombination von Folgendem bestimmt:

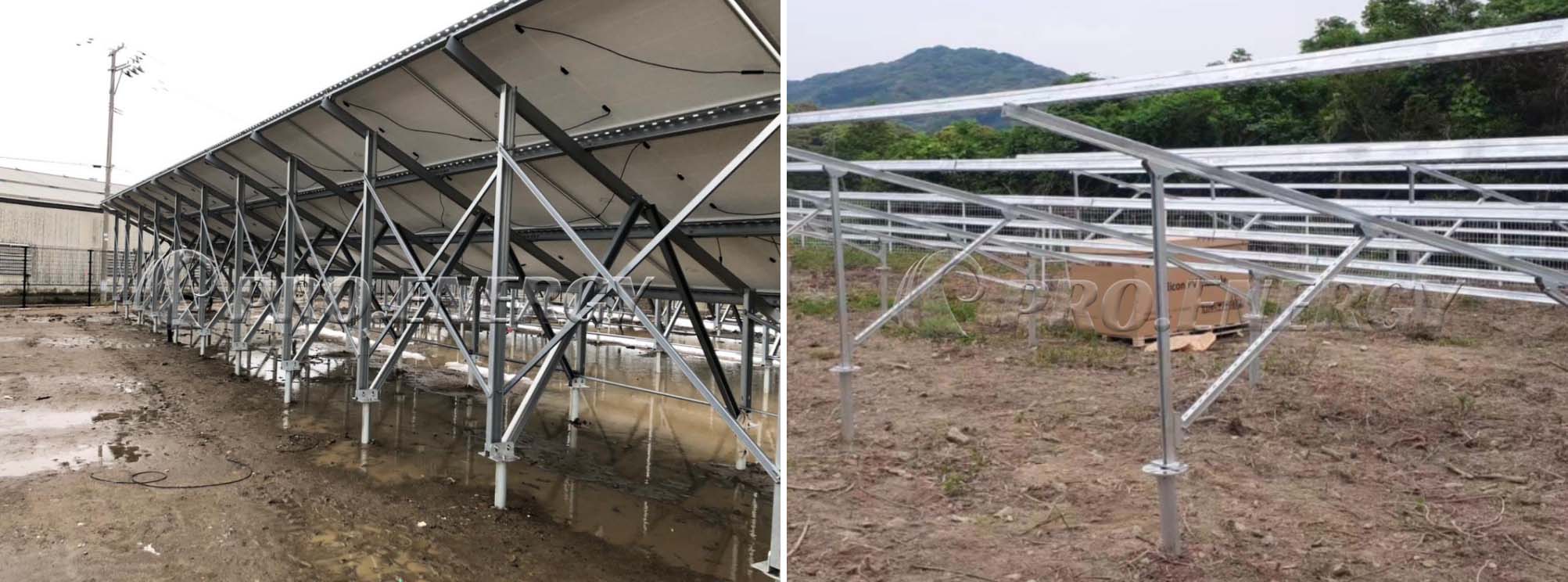

Schraubfundamente finden in einer Vielzahl von Branchen breite Anwendung – von Leuchttürmen, Eisenbahn-, Telekommunikations- und Straßenbau bis hin zur Montage von Photovoltaikanlagen und der Errichtung von Umzäunungen. Sie eignen sich daher ideal für Projekte, die eine schnelle Installation oder Bauarbeiten in unmittelbarer Nähe bestehender Gebäude erfordern. Zu ihren Vorteilen zählen kürzere Projektlaufzeiten, einfache Installation und Baustellenzufahrt, eine geringere CO₂-Bilanz, die unkomplizierte Entfernung nach dem Ende der Bauarbeiten, erhöhte Sicherheit für die Bauarbeiter und niedrigere Gesamtbaukosten.
Ermöglicht eine schnelle, gerätegestützte Einrichtung ohne Betonieren oder tiefe Ausgrabungen, ideal für enge Zeitpläne und schwer zugängliche Baustellen.
Kann nach der Stilllegung effizient gewonnen und wiederverwendet oder umfunktioniert werden, wodurch Abfall minimiert und die Wiederherstellung des Geländes vereinfacht wird.
Im Vergleich zu herkömmlichen Fundamenten entfallen Kosten für Beton und Aushub, der Arbeitsaufwand wird reduziert und die langfristigen Wartungskosten werden gesenkt.
Wie werden sie installiert?
Leistungsstarke Hydraulikmotoren erzeugen die hohen Drehmomente, die zum Einschrauben von Schraubpfählen in den Boden erforderlich sind. Die Motoren sind an Handhabungsmaschinen befestigt, deren Größe von 0,5-Tonnen-Bobcats über 20-Tonnen-Bagger bis hin zu 100-Tonnen-Mastkranen reicht. Die Kombination aus Hydraulikmotor und Handhabungsmaschine wird durch folgende Faktoren bestimmt:

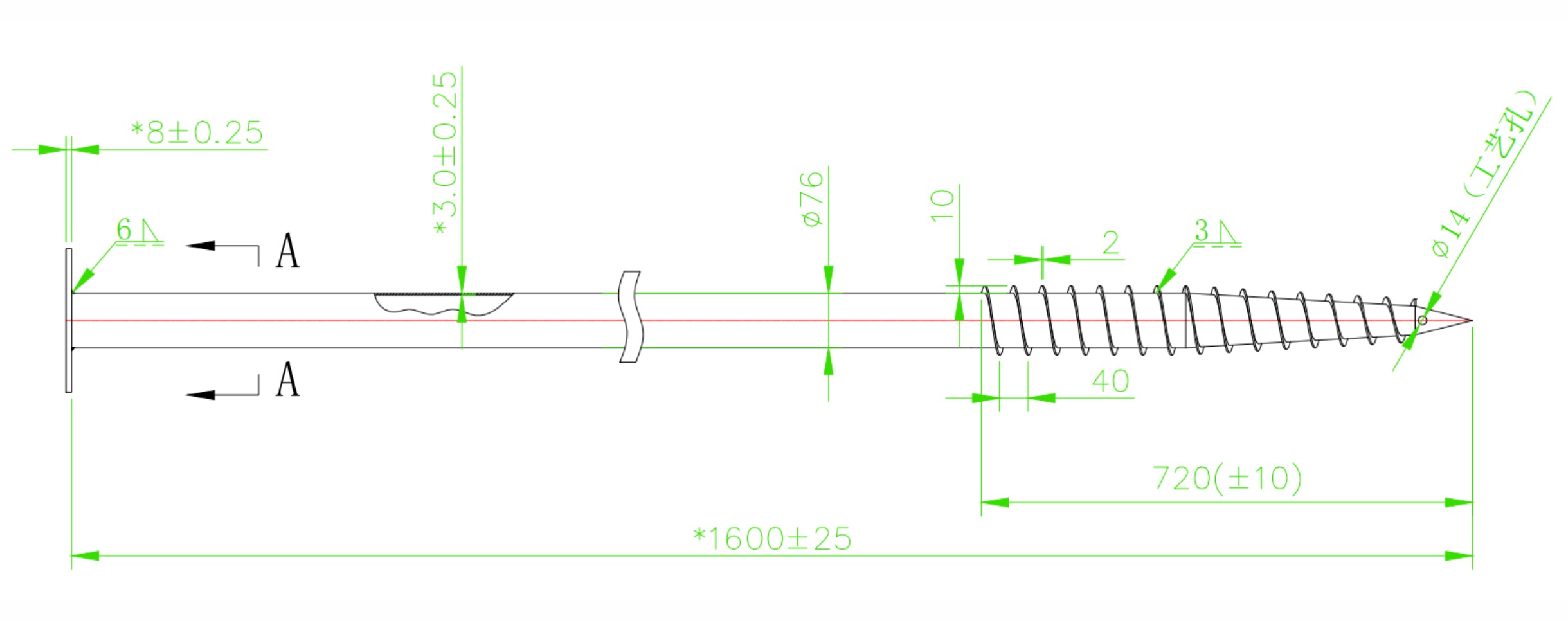

| Produktname | Oberflächenbehandlung | Spezifikation | Material |
Erdschraubenpfahl | feuerverzinkt (durchschnittlich 80 μm) | φ76 × L1200 × T3.0 | Kohlenstoffstahl Q235 |
feuerverzinkt (durchschnittlich 80 μm) | φ76 × L1600 × T3.0 | Kohlenstoffstahl Q235 | |
feuerverzinkt (durchschnittlich 80 μm) | φ76 × L1800 × T3.0 | Kohlenstoffstahl Q235 | |
feuerverzinkt (durchschnittlich 80 μm) | φ76 × L2000 × T3.0 | Kohlenstoffstahl Q235 | |
feuerverzinkt (durchschnittlich 80 μm) | φ76 × L2200 × T3.0 | Kohlenstoffstahl Q235 | |
feuerverzinkt (durchschnittlich 80 μm) | φ76 × L2500 × T3.0 | Kohlenstoffstahl Q235 |
F: Wie viele verschiedene Arten von bodenmontierten Photovoltaik-Anlagen bieten wir an?
A: Erdschrauben, Rammpfähle, ein- und zweipfostige, auf Beton gestützte Bodenmontage von Solaranlagen. Alle Konstruktionsformen sind möglich.
Q: Welche Materialien verwenden Sie für die Montagekonstruktion von Photovoltaikanlagen?
A: Feuerverzinkung, Zn-Al-Mg, Aluminiumlegierung. Das Stahl-Bodenmontagesystem bietet einen Preisvorteil.
Q: Welchen Vorteil bietet das im Vergleich zu anderen Anbietern?
A: Kleine Mindestbestellmenge akzeptabel, Rohstoffvorteil, japanische und europäische Industriestandards, professionelles Ingenieurteam.
Q: Welche Informationen werden für ein Angebot benötigt?
A: Moduldaten, Layout, Höhe, Winkel, Zustand am Standort.
Q: Verfügen Sie über ein Qualitätskontrollsystem?
A: Ja, streng nach ISO9001, hat CE- und JQA-Zertifikate erhalten, vollständige Inspektion vor dem Versand.
Q: Kann ich vor meiner Bestellung Muster erhalten? Wie hoch ist die Mindestbestellmenge?
A: Kostenlose Mini-Probe. Die Mindestbestellmenge ist produktabhängig. Bei Fragen kontaktieren Sie uns bitte.
